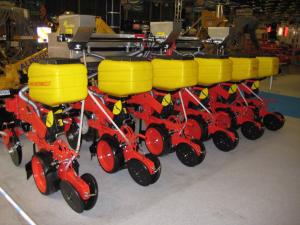

Le semoir dans sa configuration microgranulateur insecticide dispose pour chaque élément de semis d’un tube microgranulé plastique souple translucide qui:
– est connecté à un tube en acier (Photo 1) sur les nouveaux modèles
– vient passer dans un anneau métallique (Photo 2) sur les anciens modèles
Photo 1
Montage nouveau modèle
Retirer le tuyau d’alimentation microgranulé.
Photo 3
Démonter la pièce en acier. A l’aide d’une scie à métaux, couper le tube à 2 cm en dessous de la plaque de support.
Photo 4
Fixer le diffuseur DXP et son entretoise sur le tube coupé, position de travail vers l’arrière.
Photo 5
Remonter la pièce en acier avec le diffuseur sur le semoir, diffuseur tourné vers l’ arrière Reconnecter le tuyau d’alimentation du microgranulé.
Photo 2

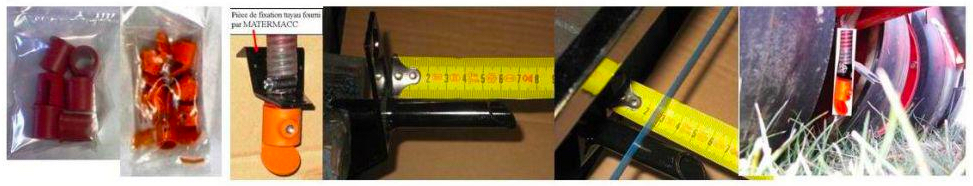

Montage ancien modèle
Retirer le tuyau d’alimentation microgranulé.
Photo 3
Démonter le guide du tuyau afin d’être plus à l’aise.
Photos 4 et 5
Choisir la réduction en fonction du tube de descente (équipements différents suivant l’année de construction)
Photo 6
Fixer la réduction à l’aide du collier fourni son entretoise sur le tube de descente et insérer le tube de descente dans la lumière ronde prévue.
Photos 7 et 8
Après avoir mis le tube en place, venir fixer le diffuseur DXP sur la réduction palette tournée vers l’arrière
